Obrotowa maszyna do napełniania 2 w 1 w przemyśle medycznym

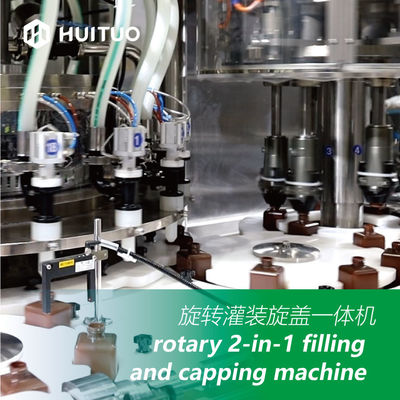

Huituo rotacyjna maszyna do napełniania i zamykania 2 w 1 stosowana w przemyśle medycznym

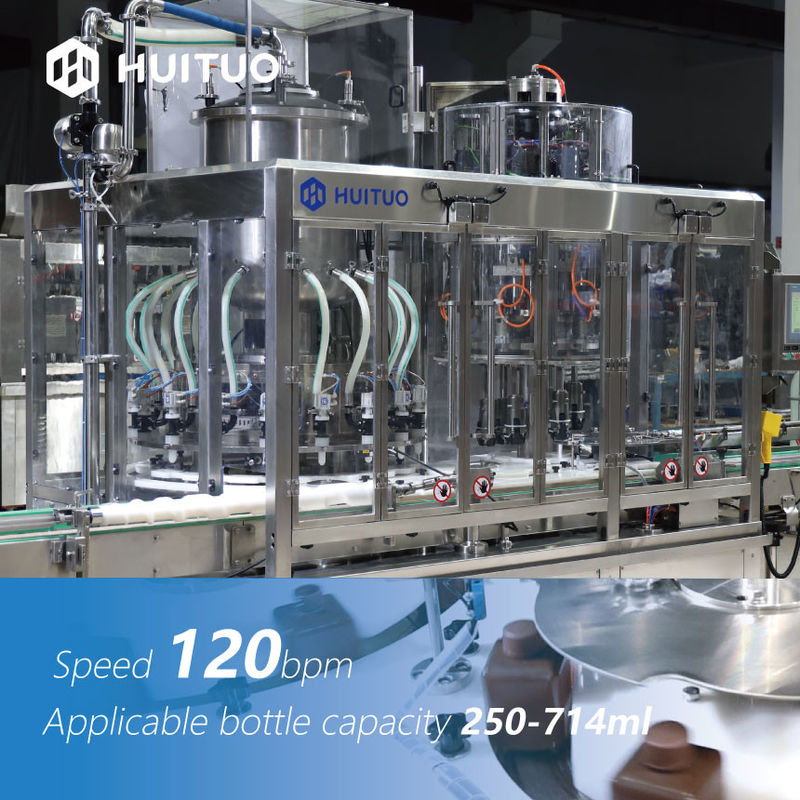

1. Maszyna do napełniania i zamykania 2 w 1 obejmuje 24-głowicową maszynę do napełniania roatry i 6-głowicową obrotową maszynę do zamykania.Używa pręta gwintowanego do oddzielenia butelki przed napełnieniem.Składa się z systemu sterowania, urządzenia transportującego, detektora fotoelektrycznego, urządzenia podającego, zbiornika magazynowego, urządzenia do kontroli poziomu cieczy, stacji napełniania, stacji zamykania z niekwalifikowanym odrzucaniem produktów itp.

2. Elektryczna część sterująca składa się z PLC i przetwornicy częstotliwości, która charakteryzuje się wysoką integracją, silną zdolnością sterowania i niezawodną pracą.Ekran dotykowy sprawia, że ​​obsługa maszyny jest bardziej niezawodna i wygodna, a interfejs człowiek-maszyna bardziej przyjazny.Czujniki fotoelektryczne wykorzystują zaawansowane komponenty czujnikowe, aby integracja elektromechaniczna maszyny była doskonała.

3. Może być szeroko stosowany do różnych rodzajów butelek i nakrętek.Prosta regulacja i wymiana części zamiennych są wymagane przy zmianie produkcji, co nie tylko oszczędza koszty, ale także znacznie poprawia wydajność i produktywność całej linii.

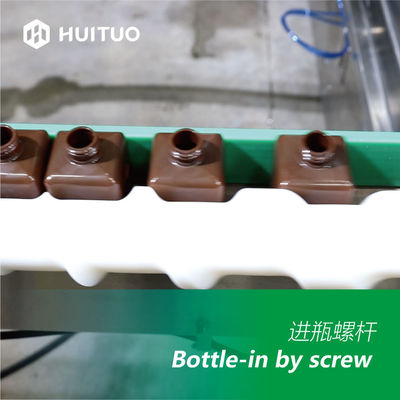

Wkręt do buteleczki jest przetwarzany przez projekt konturu;Precyzyjne i szybkie karmienie butelką;Delikatne ruchy, brak uszkodzeń butelki.

Zbiornik

Składa się z głównego korpusu zbiornika, rury zasilającej, rury czyszczącej, kulki czyszczącej, czujnika wykrywania poziomu cieczy i mechanicznego zaworu bezpieczeństwa itp. Czujnik poziomu cieczy wykorzystuje radar z falą kierowaną i ma funkcję ciągłego wykrywania poziomu cieczy .Uzupełnianie zbiornika odbywa się na podstawie sygnału zwrotnego detekcji poziomu cieczy.Gdy poziom cieczy osiągnie ustawiony niski poziom, zawór motylkowy otwiera się i zaczyna się uzupełniać.Po ustawieniu wysokiego poziomu cieczy zawór motylkowy zamyka się i przestaje podawać.

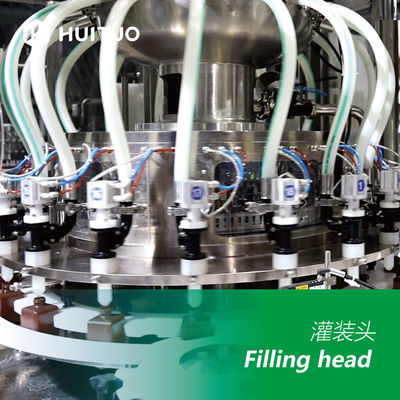

Napełnianie głowy

Specjalnie zaprojektowana dysza napełniająca o wysokiej precyzji i długiej żywotności.

Pozycjonowanie butelek

Każda stacja napełniania używa szablonu imitującego do pozycjonowania butelki.

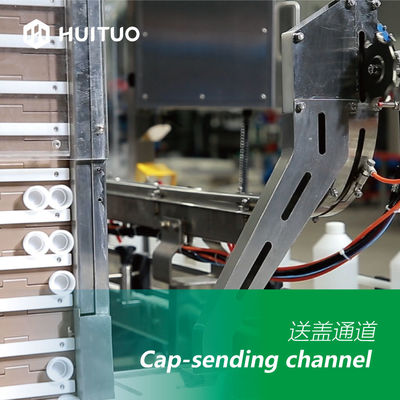

Wysyłanie czapek

Kanał nadawczy: dopływ powietrza (źródło zasilania: dmuchawa);Konstrukcja kanału wysyłającego nasadkę ma zdejmowaną od góry nasadkę.

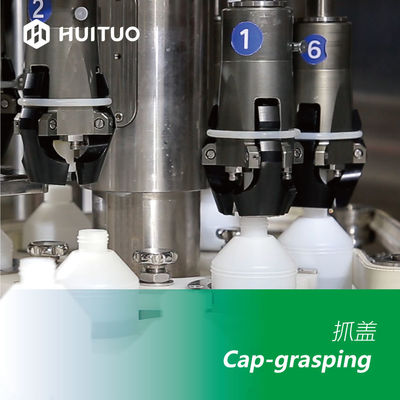

Zakrywanie głowy

Trójszczękowa struktura szybkiej wymiany, objęcie około 360 °, stabilna i niezawodna osłona chwytająca

-Podczas procesu zamykania moment obrotowy rozkłada się równomiernie do trzech symetrycznych punktów, nie powoduje deformacji nasadki

-Wykonuj niewzględny ruch między pazurami a czapkami, skutecznie zapewniając brak zadrapań na czapkach

-Utrzymuj statyczną stację między pazurami a butelkami podczas zamykania, upewnij się, że nie ma zarysowań butelek

-Wysoce cenny system kontroli momentu obrotowego, stabilna i rozsądna wartość momentu obrotowego;

Zmiana szablonu

W przypadku różnych specyfikacji produktów przyjmuje projekt szybkiego uwalniania, w tym koło ostrogowe do butelkowania, koło ostrogowe do wyjmowania butelek, koło ostrogowe do butelek, płytkę prowadzącą do wkładania i wyjmowania butelek oraz zewnętrzny pierścień ustalający.Szablon i krążek są oznaczone kolorami, aby odróżnić różne specyfikacje.

Odrzucenie niekwalifikowanego produktu

Konstrukcja podwójnego przenośnika taśmowego z inteligentnym czujnikiem wykrywania jest zainstalowana na części wychodzącej butelki.Zakwalifikowane butelki są zwykle transportowane, a niekwalifikowane (bez wewnętrznej i zewnętrznej zakrętki) są automatycznie kierowane na inny przenośnik taśmowy za pomocą wahliwego cylindra.Gdy pojawi się blokada butelki, maszyna do zamykania zatrzyma się automatycznie i uruchomi się ponownie, gdy problem zostanie rozwiązany.

Metoda mechaniczna w połączeniu z fotoelektryką służy do wykrywania, czy nasadka wewnętrzna jest prawidłowo dociśnięta, co może zapewnić, że nasadka zewnętrzna nie zostanie zakryta bez nasadki wewnętrznej.

Drzwi bezpieczeństwa

Wszystkie drzwi są wyposażone w wyłącznik krańcowy, który zapewnia zatrzymanie maszyny i wysyła sygnał ostrzegawczy, gdy drzwi są otwarte.Wszystkie maszyny w obszarze produkcyjnym z ruchomą osłoną są elektrycznie blokowane, aby całkowicie wyłączyć główny napęd i obwód sterowania oraz zapewnić szybkie zatrzymanie wszystkich ruchów maszyny natychmiast po otwarciu osłony.
