Huituo 10 Head Linear Servo Tłok PET Plastikowa maszyna do napełniania butelek do oleju dla niemowląt

opis produktu

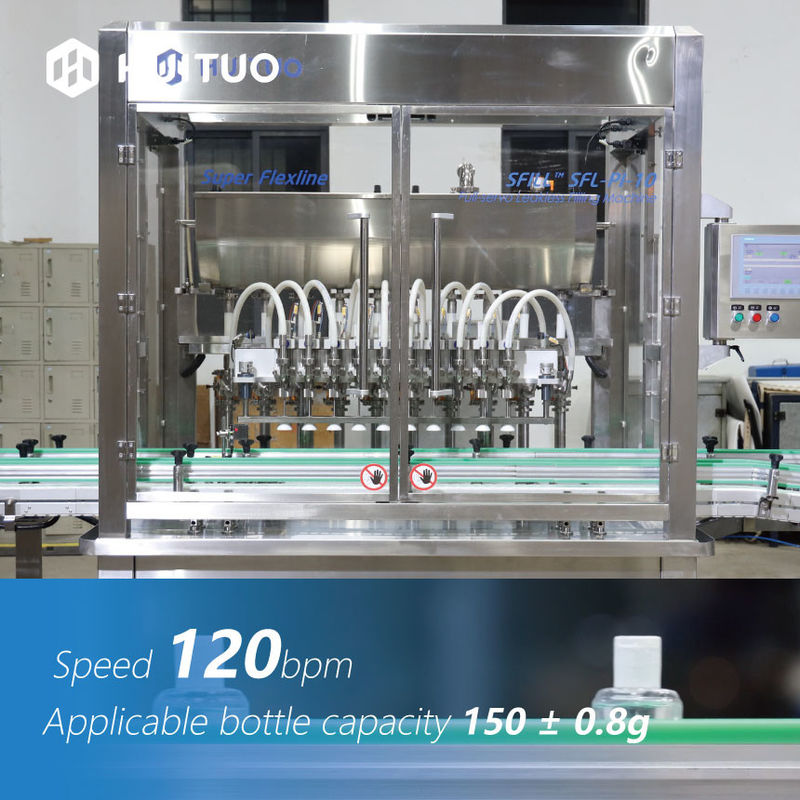

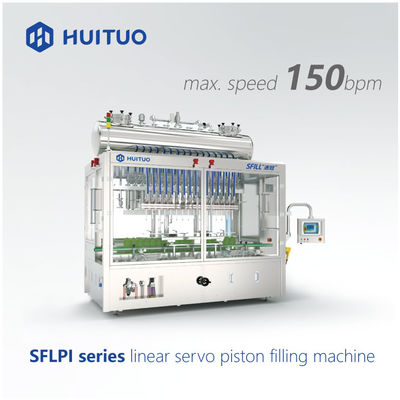

Huituo 10-głowicowa liniowa serwo tłokowa maszyna do napełniania plastikowych butelek PET na olejek dla dzieci

10-głowicowa liniowa maszyna do napełniania serwo Huituo została niezależnie opracowana i zaprojektowana, która składa się głównie z systemu sterowania, urządzenia transportującego, detekcji fotoelektrycznej, urządzenia tłokowego, urządzenia do napełniania, urządzenia do nurkowania, urządzenia do mocowania butelek i innych części.

Elektryczna część sterująca składa się z PLC (programowalnego sterownika logicznego) i regulatora prędkości o zmiennej częstotliwości, o wysokiej integracji, silnych możliwościach sterowania i niezawodnym działaniu.Jest łatwy w obsłudze za pomocą ekranu dotykowego.Czujniki fotoelektryczne wykorzystują zaawansowane elementy czujnikowe, dzięki którym mechatronika maszyny działa doskonale.

1. Wysoka wydajność napełniania: regulacja prędkości konwersji częstotliwości, wydajność może osiągnąć 7200 butelek na godzinę

2. Wysoka dokładność napełniania: średni błąd pojemności kalibracji 150 ± 0,8 g

3. Ochrona przed przeciążeniem: ochrona przed przeciążeniem, automatyczne wyłączanie w przypadku nietypowych sytuacji, takich jak zablokowane butelki

4. Miękki start: początek kontroli prędkości konwersji częstotliwości całej maszyny, brak siły uderzenia, bieg od niskiej prędkości do dużej prędkości, ochrona maszyny

5. Regulacja wydajności: Ten produkt można ręcznie regulować za pomocą wyświetlacza, z dużą dokładnością i łatwą obsługą.

6. Ekran dotykowy: regulacja wydajności jest łatwa, szybka i dokładna.

Przed rozpoczęciem wysuwa się płyta blokująca butelki, a następnie uruchamia przenośnik napełniający, a płyta blokująca butelki wysuwa się.Gdy czujnik ten przed paletą do wsuwania butelek jest zablokowany przez długi czas, uważa się, że butelki są gotowe do wejścia.W tym czasie płytka blokująca wejście do butelki cofa się, a butelka zatrzymuje się na płytce blokującej wyjście butelki.Gdy 10 butelek zostanie zliczonych fotoelektrycznie na płytce blokującej butelki, a wewnątrz jest wystarczająca liczba butelek, można rozpocząć proces napełniania.W tym samym czasie płytka blokująca butelkę zostaje przedłużona, aby zablokować butelkę z tyłu.

Siłownik serwoelektryczny napędza tłok urządzenia napełniającego w dół i zasysa materiał do cylindra pomiarowego.W tym czasie zawór kontroli napełniania obraca się, zamyka kanał podający i otwiera kanał wyładowczy, a jednocześnie otwiera się zawór kontroli przecieku.Następnie cylinder elektryczny w kierunku odwrotnym napędza tłok urządzenia napełniającego do góry i wstrzykuje materiał z cylindra pomiarowego do rury tłocznej i napełnia go do pojemnika przez dyszę.

Po zakończeniu napełniania płytka blokująca butelki zostaje wycofana.Gdy butelka osiągnie określoną liczbę, płytka blokująca butelki zostaje wycofana (to działanie ma na celu oddzielenie pewnej odległości między dwiema partiami butelek).Kiedy płytka blokująca butelki zostanie zliczona fotoelektrycznie do 10, uważa się, że wszystkie butelki opuściły obszar napełniania.

① Sterowanie serwo w pętli zamkniętej, dokładność sterowania sięga 0,02 mm;precyzyjna kontrola ciągu, wzrost czujnika ciśnienia, dokładność sterowania może osiągnąć 1%;można łatwo połączyć się z systemami sterowania, takimi jak PLC, aby osiągnąć wysoką precyzję sterowania ruchem.Charakteryzuje się niskim poziomem hałasu, oszczędnością energii, czystością, wysoką sztywnością, odpornością na uderzenia, długą żywotnością, łatwą obsługą i konserwacją.Siłownik elektryczny może być bezproblemowy w trudnych warunkach, a poziom ochrony może osiągnąć IP66.Jest w stanie pracować przez długi czas i osiągnąć wysoką intensywność, dużą prędkość, wysoką precyzję pozycjonowania, płynny ruch i niski poziom hałasu.Dzięki temu może być szeroko stosowany w przemyśle papierniczym, chemicznym, samochodowym, elektronicznym, automatyce maszynowej, spawalnictwie itp.

② Niski koszt konserwacji: Cylindry elektryczne wymagają tylko regularnego smarowania smarem do pracy w złożonych środowiskach, a żadne części zużywające się nie wymagają konserwacji i wymiany, co zmniejszy wiele kosztów obsługi posprzedażnej w porównaniu z układami hydraulicznymi i pneumatycznymi.

③ Najlepszy zamiennik cylindrów i cylindrów hydraulicznych: Cylindry elektryczne mogą całkowicie zastąpić cylindry i cylindry hydrauliczne oraz wykorzystać zalety bardziej przyjaznych dla środowiska, energooszczędnych i czystszych.Można łatwo połączyć się z systemami sterowania, takimi jak PLC, aby uzyskać precyzyjne sterowanie ruchem.

④ Elastyczność w konfiguracji: może zapewnić bardzo elastyczną konfigurację instalacji.Pełna gama elementów instalacyjnych: kołnierz przedni, kołnierz tylny, kołnierz boczny, zawias tylny, montaż czopa, moduł prowadzący itp .;mogą być instalowane liniowo z serwomotorem lub instalowane równolegle;możesz dodać różne akcesoria: wyłączniki krańcowe, reduktory planetarne, nakrętki dociskowe itp .;napęd może wybrać silnik z hamulcem prądu przemiennego, silnik prądu stałego, silnik krokowy, silnik serwo.

Specyficzne parametry siłownika serwoelektrycznego zastosowanego w tej maszynie napełniającej są następujące:

Maksymalne przyspieszenie: 10m/s2

Maksymalna prędkość biegu 0,5m / s

Powtarzalność: 0,02 mm

Wykrywanie pozycji: dla czujników zbliżeniowych, linijki siatkowej, enkoderów

Odporność na korozję V <0,0003 g/m2*h

Stopień ochrony: IP66

Temperatura otoczenia: 0-120°
